При выборе подъемного оборудования для склада легко совершить ошибку, если ориентироваться только на паспортную грузоподъемность. Поддон массой 1000 кг на высоте три метра весит для техники совершенно иначе, чем у пола.
Ручной гидравлический штабелер решает задачи разгрузки фур и штабелирования товаров в два-три яруса. Чтобы оборудование работало без простоя годами, важно правильно рассчитать нагрузки, оценить параметры гидроузла и замерить ширину проездов.
Запас грузоподъемности и расчет высоты подъема вил
Паспортная грузоподъемность штабелера указывает на предел массы, который вилы поднимают на минимальную высоту. При подъеме поддона на высоту 2.5-3.0 м центр тяжести смещается, и безопасный вес груза снижается на 20-30%. Это явление называют остаточной грузоподъемностью.
Если склад обрабатывает паллеты весом 1000 кг на верхних ярусах стеллажей, покупать штабелер с номиналом 1000 кг нельзя. Для такой работы выбирают модель с запасом до 1500 кг.
При расчете вертикальных габаритов оборудования учитывают четыре ключевых параметра:
- максимальную высоту подъема вил под верхний ярус стеллажа;
- остаточную грузоподъемность на предельной точке выдвижения мачты;
- строительную высоту мачты в сложенном виде для свободного проезда через дверные проемы;
- технологический зазор не менее 200 мм от верхней точки груза до потолка или светильников.
Высота штабелера в сложенном состоянии обычно составляет от 1.8 до 2.1 м. Если проемы на складе ниже этих значений, технику придется наклонять или разворачивать, что небезопасно. Понимание геометрии мачты помогает перейти к выбору привода и гидравлического блока.

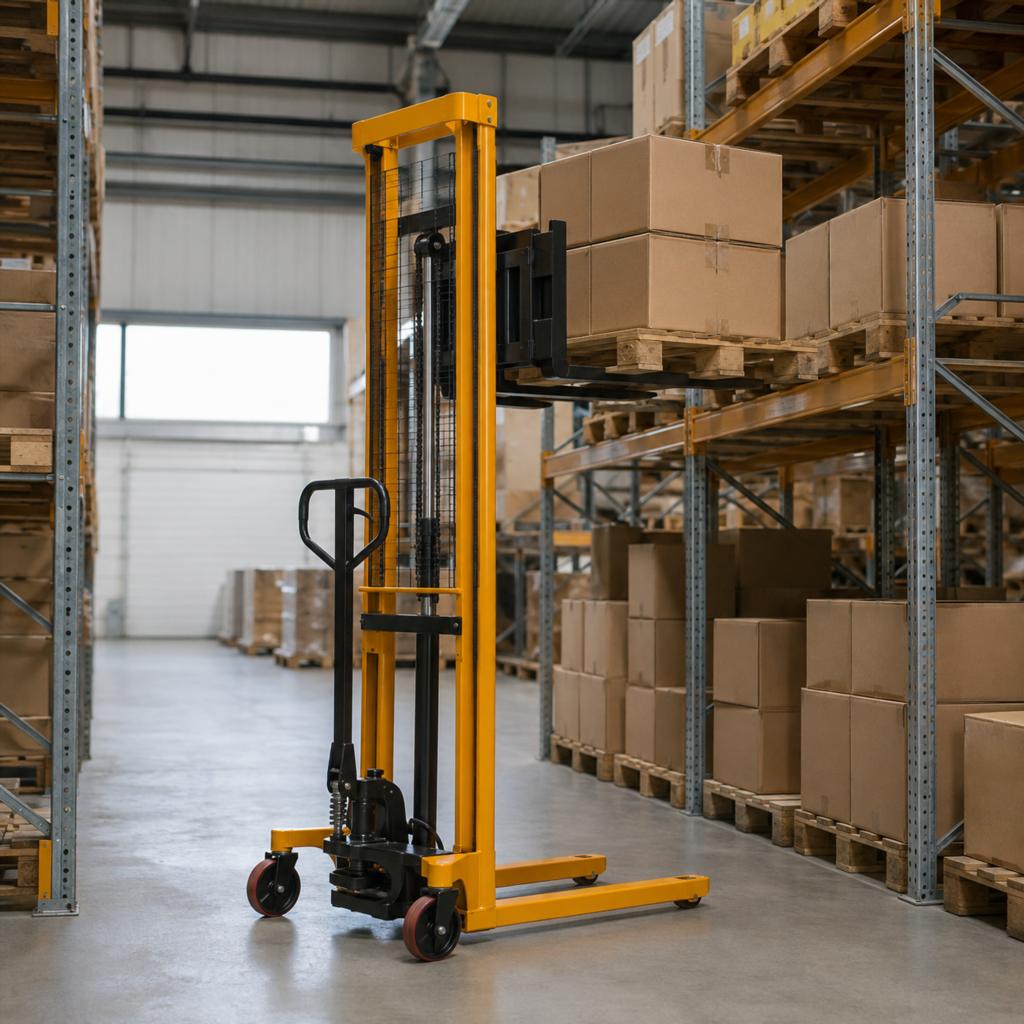

Как подобрать гидравлический штабелер по типу гидроузла и мачты
Штабелер ручной гидравлический может быть оснащён разборным литым гидроузлом из чугуна или стали. Такая конструкция позволяет при износе уплотнителей заменить манжеты без замены цилиндра в сборе. Перепускной клапан ограничивает давление в гидросистеме при попытке поднять груз, масса которого превышает установленную грузоподъёмность, и снижает нагрузку на шток.
Скорость работы ручного штабелера зависит от способа накачки давления. Стандартный рычаг требует от 30 до 40 движений рукоятью для полного подъема вил. Наличие сдвоенной ножной педали ускоряет этот процесс в два раза при подъеме пустых вил.
По типу конструкции мачты и гидропривода штабелеры делят на несколько основных групп:
- односекционные модели с фиксированной мачтой для подъема грузов до 1.6 м;
- двухсекционные телескопические варианты для работы на высоте до 3.0 м;
- модификации с раздвижными вилами под нестандартные поддоны;
- техники с усиленным С-образным профилем и защитной сеткой для оператора.
Защитная сетка на мачте предохраняет сотрудника от случайного падения коробки с паллеты. Прочность металлоконструкции и надежность гидроузла дают результат только при правильной подготовке напольного покрытия.
Требования к ровности пола и ширине прохода AST
Ручной гидравлический штабелер требователен к качеству полов на складе. Из-за малого клиренса в 25-30 мм и небольшого диаметра колес техника чувствительна к выбоинам, порогам и уклонам более 2%. На неровном полу заполненный штабелер тяжело перемещать вручную, а при подъеме груза возникают опасные крены.
Для наливных полов и шлифованного бетона выбирают рулевые колеса и ролики из полиуретана. Они ходят плавно, не шумят и не портят финишное покрытие склада. Для влажных или агрессивных сред лучше подходят нейлоновые ролики, хотя они жестче передают вибрации на раму.
Отдельное внимание уделяют ширине прохода между стеллажами, которая обозначается как параметр AST. Для работы с европаллетой 800х1200 мм вдоль шириной коридора требуется от 2.1 до 2.3 м. Если заузить проезд хотя бы на 100 мм, разворачивать штабелер станет крайне затруднительно, что приведет к повреждению стеллажных стоек.
Правильный подбор штабелера по высоте, остаточной грузоподъемности и типу колес избавляет склад от поломок и задержек в отгрузке. Плановое обслуживание гидроузла, смазка цепей и контроль состояния масла каждые три месяца сохранят работоспособность техники на протяжении пяти-семи лет.
