В частном доме редко бывает удачным решение, при котором десятки розеток, освещение, бытовая техника, оборудование котельной и уличные линии подключены через одно общее устройство защитного отключения. Такая схема кажется простой только на щите: при срабатывании защиты приходится искать причину сразу среди большого числа потребителей, а неисправность на одной линии может оставить без питания значительную часть дома.
При распределении групп важно учитывать не только мощность подключённого оборудования, но и суммарные токи утечки, которые возникают в кабелях и электроприборах даже при нормальной работе. Предварительно оценить этот параметр с учётом нагрузки и длины фазных проводников можно на https://cenerg.ru/articles/rashet-toka-utecki-uzo/. Такой расчёт помогает понять, насколько разумно объединять несколько линий под одним УЗО и где крупную группу лучше разделить.
Зачем вообще делить электросеть на группы
Группировка электропроводки начинается не с выбора количества модулей в щите, а с понимания того, как дом будет эксплуатироваться. В современном здании одновременно работают холодильник, стиральная машина, посудомоечная машина, насосы, вентиляция, автоматика отопления, телевизоры, компьютеры, зарядные устройства и десятки менее заметных потребителей.
Если всё оборудование объединить в несколько слишком крупных линий, сеть становится неудобной в обслуживании. Любая неисправность затрагивает сразу несколько помещений. Поиск проблемного прибора занимает больше времени, а отключение одного участка может неожиданно остановить оборудование, которое напрямую с неисправностью не связано.
Разделение на группы решает сразу несколько задач:
- ограничивает зону отключения при неисправности;
- облегчает поиск линии, на которой появилась утечка;
- позволяет отдельно защищать помещения с разными условиями эксплуатации;
- упрощает ремонт и замену оборудования;
- помогает распределить нагрузку внутри щита;
- снижает вероятность того, что суммарные естественные утечки большого числа приборов будут мешать нормальной работе защиты.
При этом чрезмерное дробление тоже не всегда оправдано. Щит становится крупнее, увеличивается количество аппаратов, усложняется разводка. Нужен не максимальный объём автоматики, а понятная структура, соответствующая реальной планировке и набору оборудования.
Что именно защищает УЗО
УЗО контролирует разницу между током, уходящим к нагрузке по фазному проводнику, и током, возвращающимся по рабочему нулю. В исправной цепи эти величины практически равны. Если часть тока начинает уходить иным путём, например через повреждённую изоляцию, корпус оборудования или другую проводящую конструкцию, возникает дифференциальный ток.
Когда он достигает уровня, при котором аппарат должен сработать, питание отключается.
УЗО при этом не заменяет автоматический выключатель. Автомат защищает проводку от токов перегрузки и короткого замыкания, а УЗО реагирует на утечку. В щите эти функции могут выполняться отдельными устройствами или объединяться в дифференциальном автомате.
Именно различие задач важно учитывать при проектировании. Номинал автомата подбирают с учётом линии, сечения кабеля и предполагаемой нагрузки. Для дифференциальной защиты дополнительно приходится оценивать, какие нормальные утечки могут существовать на подключённом участке сети.
Почему нельзя просто поставить одно УЗО на весь дом
Технически схема с общим УЗО может быть реализована, но с точки зрения эксплуатации у неё много слабых мест.
Представим дом, где через один аппарат подключены кухня, санузлы, спальни, кабинет, котельная и уличные розетки. На каждой линии имеются собственные небольшие утечки. Они могут быть связаны с длиной проводки, сетевыми фильтрами бытовой техники, блоками питания, электроникой и другими элементами.
По отдельности такие значения не вызывают проблем. После объединения большого количества линий токи складываются. Защита начинает работать ближе к своему порогу, а поиск причины срабатывания превращается в последовательное отключение множества автоматов и приборов.
Есть и бытовая проблема. Если на улице в распределительной коробке появилась влага, из-за общей схемы могут одновременно отключиться холодильник, интернет, освещение и отопительная автоматика.
Разделение защиты позволяет сделать последствия локальными.
Как формировать группы в жилых помещениях
Розеточные линии
Розетки жилых комнат обычно объединяют по помещениям или функциональным зонам. Небольшие соседние комнаты можно подключать к одной группе, если это соответствует расчёту нагрузки и принятой схеме электроснабжения.
В крупном доме удобнее избегать линии, которая проходит через весь этаж и обслуживает десятки розеток. Такая экономия на аппаратах впоследствии усложняет поиск неисправностей.
Рабочий кабинет имеет смысл рассматривать отдельно, если в нём постоянно используется компьютерная техника, сетевое оборудование, источники бесперебойного питания и другая электроника. Здесь ценность отдельной группы связана не только с мощностью, но и с возможностью отключить остальные помещения, не обесточивая рабочее место.
Освещение
Свет не обязательно подключать к той же дифференциальной защите, что и розетки конкретного помещения. Разнесение этих цепей повышает удобство обслуживания.
Если проблема возникает в розеточной линии, помещение не остаётся полностью без освещения. И наоборот, неисправность светильника не лишает питания розетки.
В большом доме полезно распределять освещение так, чтобы одно срабатывание не погружало в темноту сразу весь этаж. Особенно это важно для лестниц, коридоров и проходных зон.
Кухня требует отдельного подхода
Кухня отличается высокой концентрацией электрических приборов. Здесь могут одновременно находиться холодильник, посудомоечная машина, духовой шкаф, чайник, кофемашина, микроволновая печь, измельчитель отходов и множество небольших устройств.
Объединять всю кухню в одну крупную розеточную группу неудобно.
Стационарные мощные потребители часто получают отдельные линии. Розетки рабочей поверхности можно объединять в самостоятельную группу или несколько групп в зависимости от планировки и расчётной нагрузки.
Холодильник также нередко отделяют от общих кухонных розеток. Смысл такого решения проявляется при эксплуатации: проблема с чайником или другим переносным прибором не должна по возможности надолго отключать холодильное оборудование.
При проектировании кухни важно учитывать не только паспортную мощность техники. Современные приборы содержат фильтры, электронные блоки питания, нагревательные элементы и другие узлы, способные влиять на общий ток утечки группы.
Санузлы и помещения с повышенной влажностью
Ванная, душевая, постирочная и другие влажные зоны требуют особенно внимательного отношения к защитным мерам.
Здесь могут находиться:
- стиральная машина;
- сушильная машина;
- электрический полотенцесушитель;
- бойлер;
- розетки возле зоны умывальника;
- тёплый пол;
- вентиляционное оборудование.
Не стоит автоматически собирать всё это под одной защитой только потому, что оборудование находится в одном помещении.
Например, стиральная машина и накопительный водонагреватель являются самостоятельными крупными потребителями. Возможность отключить один аппарат без отключения всей ванной заметно упрощает диагностику и обслуживание.
При этом расположение электрооборудования во влажных помещениях, способ прокладки линий и параметры защитных устройств должны соответствовать требованиям действующих норм. Разделение на группы не заменяет правильное устройство самой электропроводки.
Котельная и инженерное оборудование
Инженерные системы дома желательно рассматривать отдельно от обычных бытовых розеток.
В котельной могут работать циркуляционные насосы, автоматика котла, сервоприводы, системы управления, насос водоснабжения, оборудование водоподготовки и другие устройства. Их случайное отключение из-за неисправного бытового прибора в соседнем помещении создаёт ненужные риски.
Особенно неудобна ситуация зимой, когда срабатывание общей защиты одновременно отключает отопительную автоматику и несколько бытовых линий. Причиной при этом может оказаться прибор, который никак не связан с системой отопления.
Рациональная структура щита позволяет выделять критически важные инженерные потребители так, чтобы их работа как можно меньше зависела от состояния обычных розеточных групп.
Уличные линии лучше отделять от внутренних
Освещение участка, розетки на террасе, питание ворот, оборудование гаража, насоса, мастерской или хозяйственных построек работают в более тяжёлых условиях, чем внутренняя электропроводка.
На улице выше вероятность воздействия влаги, конденсата, перепадов температуры и механических повреждений. Кабельные трассы часто имеют значительную длину.
Если такую сеть объединить с внутренними розетками под одним УЗО, проблема в наружной коробке или светильнике может отключить часть дома.
Уличные потребители удобнее формировать в самостоятельные группы. При большой территории имеет смысл дополнительно разделить наружное освещение, хозяйственные строения и силовые розетки.
Такой подход облегчает обслуживание: подозрительную линию можно отключить, сохранив питание остальных систем.
Как длина кабелей влияет на группировку
При проектировании часто считают только мощность оборудования. Для выбора автоматического выключателя и сечения проводников это действительно один из ключевых параметров, но для дифференциальной защиты картина шире.
Чем больше линий находится после одного УЗО, тем больше их суммарная протяжённость. Кабель сам по себе имеет небольшой ток утечки, который зависит от его параметров и состояния изоляции. На короткой линии это значение мало, но в крупной сети общая длина фазных проводников может измеряться сотнями метров.
Именно из-за суммирования небольших величин две схемы с одинаковой подключённой мощностью могут вести себя по-разному. В компактной квартире длина кабелей относительно небольшая, а в загородном доме с гаражом, котельной, воротами и хозяйственными сооружениями трассы значительно длиннее.
Это ещё один аргумент против группировки только по принципу «сколько автоматов помещается под одним УЗО».
Естественные утечки бытовой техники
Наличие небольшого тока утечки само по себе не означает, что прибор неисправен.
В современной технике широко используются сетевые фильтры и электронные блоки. Некоторые их элементы соединены с защитным проводником и участвуют в подавлении электромагнитных помех. В результате при нормальной работе может существовать небольшой ток на землю.
Один компьютер, телевизор или бытовой прибор обычно не создаёт заметной проблемы. Когда десятки устройств подключены через одно УЗО, их утечки складываются.
Особенно это проявляется в домах, насыщенных техникой:
- несколько компьютеров и мониторов;
- телевизоры;
- сетевые хранилища;
- источники бесперебойного питания;
- климатическое оборудование;
- инверторная бытовая техника;
- множество постоянно подключённых блоков питания.
Если группа получилась слишком большой, вероятность нежелательных отключений увеличивается даже без выраженной аварии.
Как понять, что группы получились слишком крупными

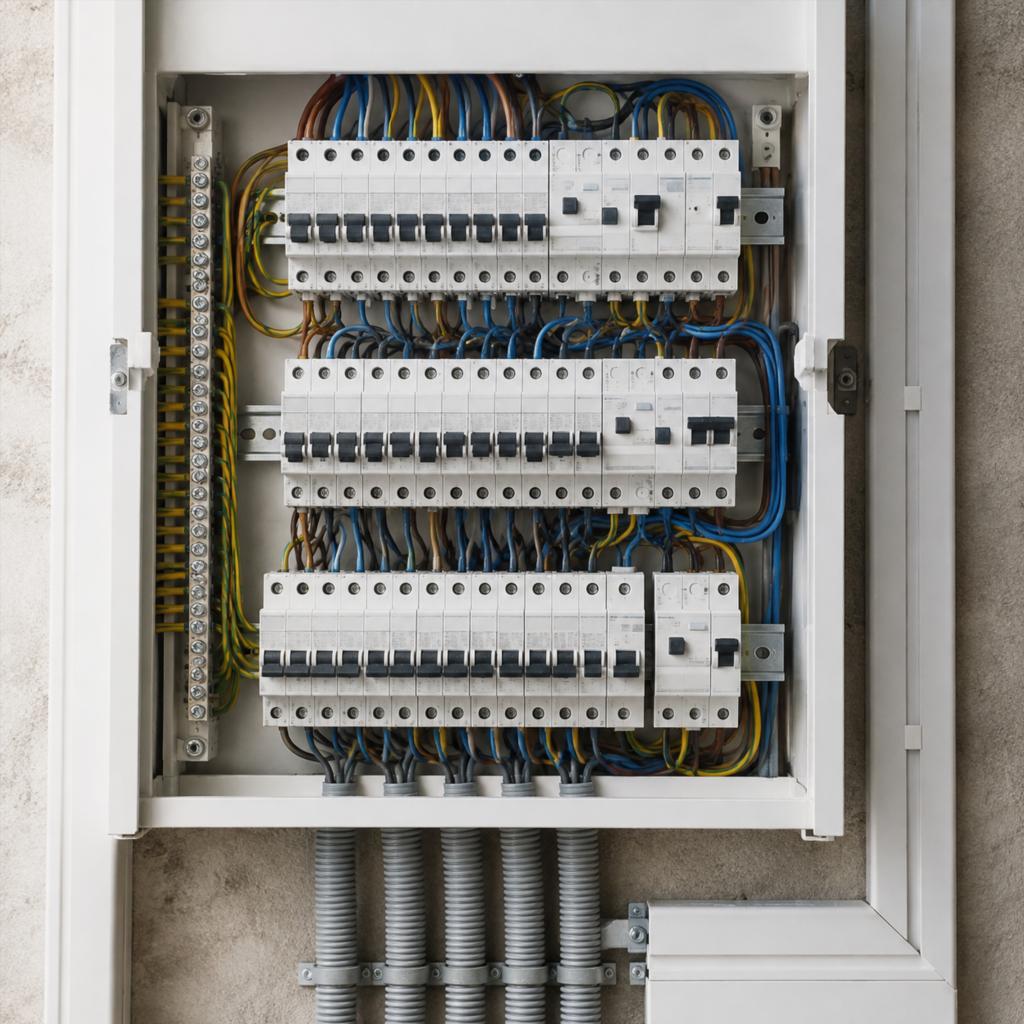

На этапе проекта проблему можно заметить по самой структуре щита. Если одно устройство защищает множество автоматов, относящихся к разным помещениям и типам нагрузки, стоит проверить обоснованность такой схемы.
Признаками чрезмерного объединения могут быть:
- под одним УЗО находятся внутренние и наружные линии;
- через него питаются сразу кухня, санузлы и обычные комнаты;
- суммарная длина кабелей очень велика;
- подключено большое количество техники с электронной начинкой;
- при отключении аппаратуры обесточивается почти весь этаж;
- определить повреждённую линию без последовательного отключения множества автоматов трудно.
Само количество автоматов не является универсальным критерием. Пять коротких малонагруженных линий могут оказаться менее проблемными, чем несколько длинных трасс с большим количеством техники.
Нужно ли ставить отдельное УЗО на каждую линию
Такое решение возможно, особенно если вместо связки автомата и УЗО используются дифференциальные автоматы. У него есть очевидное преимущество: авария отключает только конкретную линию.
Но это не единственный рабочий вариант.
В доме можно использовать несколько групповых УЗО, каждое из которых обслуживает ограниченный набор автоматов. При грамотном распределении такая схема остаётся удобной и позволяет не раздувать размер щита.
Выбор между групповыми устройствами и индивидуальной дифференциальной защитой зависит от числа линий, бюджета, размеров щита, требований к непрерывности работы оборудования и удобству диагностики.
Главное — не стремиться механически свести количество защитных аппаратов к минимуму.
Как сохранить свет при срабатывании защиты
Одно из практических правил хорошего щита — не допускать ситуации, когда единичная неисправность полностью обесточивает дом.
Освещение можно распределять между несколькими группами. Свет лестницы и коридора не обязательно подключать вместе с освещением всех комнат этажа. Розетки и свет также желательно не собирать таким образом, чтобы повреждение одного прибора оставляло помещение одновременно без питания и без освещения.
Для большого дома особенно важно продумать аварийный сценарий: что останется работать, если отключится конкретное УЗО.
Такой мысленный тест часто показывает недостатки схемы лучше, чем простой подсчёт количества линий.
Резервные линии тоже нужно учитывать заранее
Во время строительства часто оставляют кабели под будущую сауну, мастерскую, кондиционер, зарядное оборудование, ворота или дополнительный насос.
Если все эти линии впоследствии подключать к уже загруженным групповым УЗО, первоначально нормальная схема может стать неудобной. Изменится нагрузка, увеличится суммарная длина активных линий, появятся новые источники естественных утечек.
В щите желательно заранее предусмотреть место под расширение. Запас модулей и возможность добавить отдельную группу стоят значительно дешевле, чем полная переделка аккуратно собранного распределительного устройства через несколько лет.
Что должно получиться в итоге
Хорошая схема группировки электропроводки не обязана быть максимально сложной. Её задача — сделать поведение сети предсказуемым.
Внутренние розетки не должны без необходимости зависеть от уличной проводки. Котельное оборудование не стоит объединять с кухонными приборами. Крупные стационарные потребители желательно оценивать отдельно. Освещение следует распределять так, чтобы единичное отключение не оставляло без света весь дом.
При выборе числа линий под одним УЗО нужно смотреть одновременно на нагрузку, длину кабельных трасс, характер подключённого оборудования и предполагаемые токи утечки. Не менее важен сценарий эксплуатации: какую часть дома отключит защита и насколько быстро можно будет определить проблемную цепь.
Продуманное деление на группы делает электрощит не просто набором автоматов, а управляемой системой. При неисправности отключается ограниченный участок, поиск причины занимает меньше времени, инженерное оборудование продолжает работать, а расширение электросети не требует начинать проектирование заново.
