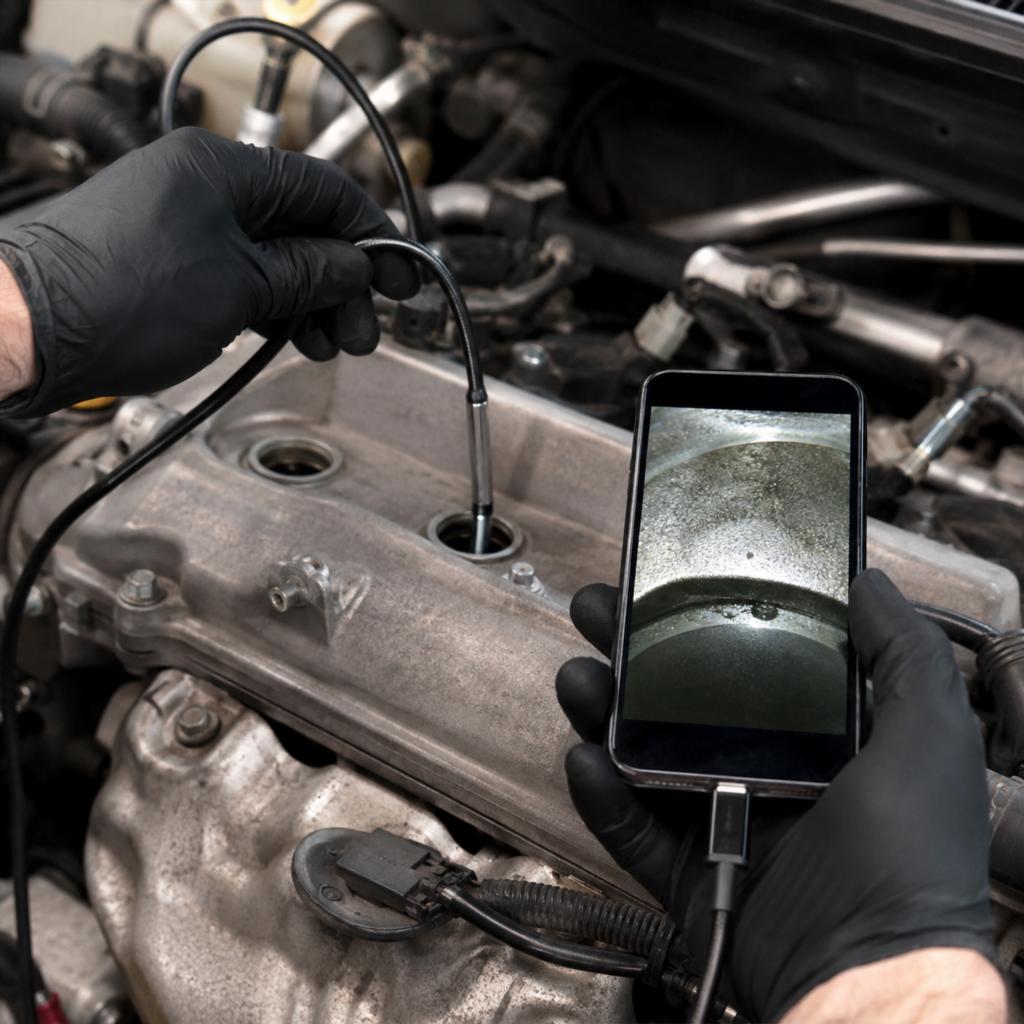

Осмотр внутренней части мотора через свечные отверстия позволяет получить важную информацию без снятия головки блока. Для такой проверки используют компактный эндоскоп для смартфона: гибкий зонд с объективом вводят в камеру сгорания, а изображение выводится на экран. Метод помогает оценить состояние деталей, обнаружить следы перегрева, масла, охлаждающей жидкости и механических повреждений.
Такая диагностика не заменяет измерение компрессии, проверку герметичности или разборку агрегата. Она показывает внешние признаки неисправности, которые необходимо сопоставлять с расходом технических жидкостей, цветом выхлопа, ошибками электронного блока и поведением автомобиля при нагрузке.
Как проходит осмотр через свечное отверстие
Перед процедурой силовой установке дают остыть. На горячем металле легко повредить зонд, а масло и загрязнения могут ухудшить качество картинки. Затем снимают декоративные панели, отсоединяют катушки зажигания и аккуратно выкручивают свечи.
Положение поршня выбирают в зависимости от цели проверки. Когда он находится ближе к нижней мёртвой точке, объективу доступно больше пространства. Для изучения днища, напротив, можно поднять выше, но вводить прибор необходимо особенно осторожно.
Последовательность работ обычно включает:
- очистку зоны вокруг свечных колодцев;
- отключение возможности случайного запуска;
- извлечение свечей;
- поворот коленчатого вала вручную;
- настройку яркости подсветки;
- введение зонда без усилия;
- сохранение фотографий и видеозаписей;
- сравнение участков между собой.
Гибкий наконечник нельзя проталкивать при сопротивлении. Он может упереться в клапан, край отверстия или поршнень. Резкое движение способно повредить объектив либо оставить внутри фрагмент оболочки.
Что видно на днище поршня
Равномерный сухой нагар
Тонкий слой тёмного налёта сам по себе не указывает на серьёзную поломку. Отложения формируются при обычной эксплуатации, особенно во время коротких поездок, длительной работы на холостом ходу и движения без высокой нагрузки.
Насторожить должна заметная разница между соседними рабочими полостями. Если на одном поршне слой значительно толще, причина вероятнее всего связана с форсункой, зажиганием, сниженной компрессией или проникновением смазки.
Масляная плёнка и влажные отложения
Возможные источники — износ колец, повреждение стенок, неисправность вентиляции картера или проблемы с маслосъёмными колпачками.
Один кадр не даёт точного ответа. После остановки часть жидкости стекает по стенкам, а топливо способно оставлять похожий блеск. Для уточнения оценивают запах, расход смазочного материала, дымность выхлопа и показания компрессометра.
Светлые участки и очищенные зоны
Необычно чистое пятно среди нагара иногда связано с попаданием охлаждающей жидкости. Пар частично смывает отложения, из-за чего поверхность выглядит светлее соседних зон. Дополнительными признаками становятся уменьшение уровня антифриза, белый пар из выпускной системы и повышенное давление в расширительном бачке.
При этом чистая область может появиться после недавнего ремонта, применения очищающих составов или изменения режима эксплуатации. Вывод делают только после дополнительной проверки системы охлаждения.
Следы перегрева и детонации
Оплавленные кромки, мелкие кратеры, трещины и локальные светлые точки требуют особого внимания. Такие дефекты возникают при детонационном горении, бедной смеси, перегреве, неверном угле зажигания или неисправной форсунке.
Небольшие блестящие частицы могут оказаться продуктами разрушения металла. В подобной ситуации продолжительная эксплуатация увеличивает риск повреждения стенок, клапанов и турбокомпрессора.
Состояние стенок цилиндра
Через стандартный прямой объектив стенки видны не полностью. Для детального обследования удобнее управляемый видеоэндоскоп, наконечник которого можно повернуть в нужную сторону и удерживать напротив подозрительного участка.
На поверхности ищут вертикальные риски, задиры, пятна коррозии и зоны с нарушенной фактурой. Исправная рабочая поверхность может сохранять следы хона — пересекающиеся линии, удерживающие масляную плёнку. Их выраженность зависит от пробега, конструкции блока и предыдущих ремонтов.
Глубокие продольные полосы часто сопровождаются следующими симптомами:
- повышенным расходом масла;
- снижением компрессии;
- сизым дымом;
- металлическим шумом;
- загрязнением свечей;
- падением мощности.
По фотографии трудно определить глубину царапины. Блик от подсветки иногда делает обычный след более контрастным, чем он есть в действительности. Подозрительное место снимают с разных углов и при нескольких уровнях освещения.
Можно ли увидеть клапаны
В большинстве моторов свечное отверстие направлено в центральную или боковую часть камеры сгорания. Обычный прямой объектив чаще показывает поршень и небольшой участок стенки. Тарелки клапанов находятся выше и сбоку, поэтому без поворотного наконечника обзор ограничен.
При удачном расположении удаётся рассмотреть кромку тарелки, часть седла и поверхность вокруг неё. Неравномерный цвет, скол, прогар или толстые отложения указывают на нарушение герметичности. Однако окончательное заключение требует пневмотеста, измерения компрессии или снятия головки блока.
Особенно осторожно трактуют загрязнение впускных клапанов на моторах с непосредственным впрыском. Топливо у них не омывает впускной тракт, из-за чего налёт способен накапливаться даже при исправной системе питания.
Какие дефекты камера не подтверждает
Визуальный контроль имеет ограничения. Он не показывает усилие прижатия колец, точный износ канавок, овальность рабочей поверхности или состояние вкладышей коленчатого вала. По картинке также нельзя надёжно определить причину низкой компрессии.
Метод не подтверждает:
- микротрещины, скрытые под отложениями;
- небольшую утечку через прокладку;
- раннюю стадию залегания колец;
- нарушение фаз газораспределения;
- износ подшипников;
- давление в системе;
- производительность форсунок.
Даже заметный дефект требует проверки другими способами.
Как избежать ошибок при оценке изображения
Основная сложность заключается не в получении картинки, а в её правильной интерпретации. Светодиодная подсветка создаёт резкие отражения на металле и жидкостях. Из-за этого царапина может выглядеть глубже, а капля масла — напоминать оплавление.
Для более точной оценки полезно соблюдать несколько правил:
- снимать каждый участок при разной яркости;
- не подносить объектив вплотную к поверхности;
- фиксировать положение поршня;
- делать общий и крупный планы;
- сравнивать все камеры сгорания;
- сохранять материалы для повторного анализа.
Сравнение соседних участков часто информативнее одиночного изображения. Если налёт, оттенок и влажность приблизительно одинаковы, вероятность локальной неисправности ниже. Резкое отличие одного участка требует дальнейшей диагностики.
Когда такой осмотр особенно полезен
Проверку проводят при повышенном расходе масла, пропусках зажигания, нестабильном запуске, снижении мощности и появлении дыма. Она также помогает оценить подержанный автомобиль до покупки или проверить результат ремонта.
Метод полезен после гидроудара, перегрева, разрушения свечи или попадания постороннего предмета во впуск. Через отверстие можно обнаружить вмятины, сколы и следы контакта деталей до запуска силового агрегата.
Регулярно выполнять такую процедуру без симптомов необязательно. Частое снятие свечей увеличивает риск повреждения резьбы, катушек и уплотнений. Осмотр оправдан, когда есть конкретные признаки неисправности или требуется подтвердить результаты других измерений.
Комплексная диагностика даёт более точный результат
Изображение внутренней полости следует рассматривать вместе с техническими показателями. Компрессия помогает оценить способность цилиндропоршневой группы удерживать давление, пневмотест показывает направление утечки, а анализ свечей отражает особенности сгорания смеси.
Если на записи видны задиры, следы жидкости, оплавление или разрушение металла, эксплуатацию лучше прекратить до уточнения причины. При равномерном нагаре и отсутствии повреждений также нельзя полностью исключить неисправность: некоторые дефекты не имеют заметных внешних проявлений.
